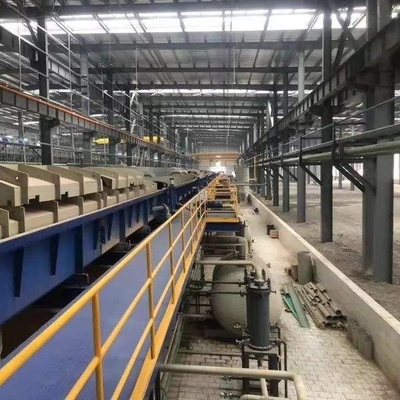

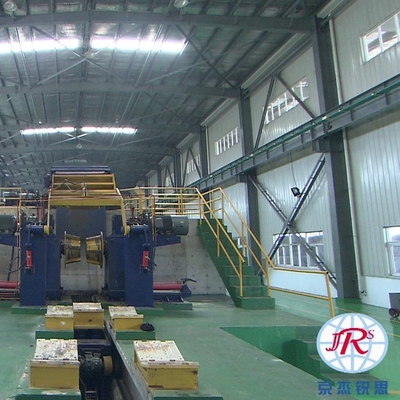

Staal Balans het Inleggen Lijnproces met Heet het Aan de lucht drogen Apparaat 30-180m/Min

Balans het Inleggen Lijn met Heet het Aan de lucht drogen hoogwaardig Apparaat (, uitstekende kwaliteit)

Technische Beschrijving

1.Product en capaciteit

1)Productspecificatie

Materiaal: Laag koolstofstaal en middenkoolstofstaal
Staal Nr.: SPCC, SPCD, SPCE, SS400, Q195, Q215 EN Q235, ENZ.

Afgevaardigd staal Nr.: Q215
Rol binnen diameter: D=Φ610mm
Rol buiten diameter: D=Φ1100~Φ2050mm
Strookbreedte: 1000~1500 mm
Strookdikte: 1.2~3.0mm
Max. rolgewicht: 25MT
Mechanisch bezit: σs≤360N/mm2
Kwaliteitsvereiste: Het overeenstemmen met de huidige standaardbepaling van China.
1.2.Production capaciteit: 350,000 ton
1.2.1. Lijnparameter
Totale lengte van de lijn: L≈100m
Max. lineaire snelheid (materiaalverwerking): 110m /100m/min
Het inpassen van snelheid: V=15m/min
Specificatie van de het inleggen lijn
2.1. Algemene inleiding
Deze het inleggen lijn is trekkracht-duw type en keurt de geavanceerde ondiepe tank wilde stroom het inleggen technologie goed. De verstrekte die lijn is rijp en betrouwbaar en bewijst door praktijk te veroorzaken.
.
Het materiaal van de lijn maar de uitbetalingsspoel en spanningsspoel zal de luchtregeling goedkeuren. Het lopende niveau van de staalstrook is +2500. Het ontrollen zich, het inleggen en het rollen zullen volledig online worden gebeëindigd. Het heeft de geschikte verrichting, minder fout, hoog rendement het werken en andere eigenschappen. Het kan gebruikers tevredenstellen met stabiele productie en lopen het op lange termijn.
2.1.1Pickling proces
De rol table→coil apparaat van het ladings het car→pressing broodje ontvangen en de rol die zij het leiden van device→1# centreer device→9-broodje openen die leveler→hydraulic shear→angle rechtmaken snijden shear→ de lucht het inleggen van de tank die (broodje drukken) →cleaning tank die (broodje drukken) →hot droger zij het leiden →2# het centreren device→1# snuifje roll→movable schommeling able→3# zij het leiden het centreren device→2# snuifje roll→disc shear→→3-broodje type teugel roll→turning broodje voor oliecoating→tension reel→coil het leegmaken auto
2.1.2.Main prestatiesparameter van de lijn
2.1.2.1.
Lijnsnelheid: 110m/min (max.)
Processnelheid: (maximum) 100m/min
Het inpassen van snelheid: 15m/min
2.1.2.2. Het inleggen tank
Sectiehoeveelheid: n=4 klasse het inleggen
Tanklengte van elke sectie: 12.50m


Auto de van de rollading (het leegmaken) wordt gebruikt voor het vervoeren van de staalrol op de roltrommel van de uitbetalingsspoel of het vervoeren van de staalrol op het speciale materiaal voor het tijdelijke opslaan van de roltrommel van de uitbetalingsspoel.

Auto de van de rollading (het leegmaken) is samengesteld uit het vaste zadel en de horizontale transversale bewegende auto met het verticale opheffende en dalende zadel.
Materiaalprestaties:
Max. ladingsgewicht: 25MT
Buitendiameter van staalrol: Φ1000-Φ2000mm
Opheffende en dalende hoogte van zadel: 1000mm
Hoeveelheid van vast zadel: 2 paren of 3

2.2.1.2. Uitbetalingsspoel
De uitbetalingsspoel wordt gebruikt voor het ontrollen van de staalrol in de strook en het verstrekken van de geschikte spanning aan de staalstrook.
De uitbetalingsspoel is de hydraulische flexibele cantilevertype drijvende uitbetalingsspoel met de hulpsteun en het is hoofdzakelijk samengesteld uit de uitbetalingsspoel, het transversale bewegende mechanisme en de hulpsteun, enz.
Materiaalprestaties
Efficiënte lengte van roltrommel: L=1750mm
Diameter van roltrommel: D=Φ610mm
Flexibele slag: ΔD=40mm
(Maximum) uitbetalingsspanning: 20KN

2.2.1.3. Dringend broodjesapparaat en het openen apparaat
Het het openen apparaat wordt gebruikt voor uit het halen van het hoofd van de staalrol en het vervoeren van het strookhoofd aan de volgende procedure.
Het het openen apparaat is samengesteld uit het beweegbare kader met het dringende die broodje door de oliemotor en de flexibele en wankel ontrollende schopplaat wordt gedreven.

2.2.1.4. Zij het leiden centreerapparaat
Het zij het leiden centreerapparaat wordt gebruikt voor leiden en positie die de lopende staalstrook controleren.
Het zij het leiden centreerapparaat is samengesteld uit het de verticale broodjestribune en het aanpassen apparaat van het verticale broodjeshiaat.
Materiaalprestaties
Verticaal broodje: Φ150×150mm
Gap: 750 mm

2.2.1.5. 9-broodje rechtmakend leveler
Het rechtmaken wordt leveler hoofdzakelijk gebruikt voor het rechtmaken van het hoofd van de staalstrook voor gemakkelijk sequent behandelend het hoofd van de staalstrook en het inpassen. Het snuifjebroodje van het rechtmaken leveler levert het hoofd van de strook in aan het rechtmaken leveler.

.
